Фрезер шпоночно-пазовий PU 2-32/100 з пневмоприводом

• Вага: 220 кг
• Потужність: 2 х 1000 Вт.
• Напруга живлення: 230 В.
• Частота обертання приводу: 34000 об./хв.

Особливості

• У базовій комплектації оснащений здвоєними двигунами.
• Міжцентрова відстань регулюється від 32 до 100 мм
• Литий стіл з великою робочою поверхнею.
• Шпоночно-пазовий фрезер Hoffmann PU 2-32/100 являє собою стаціонарну модель, оснащену в базовій комплектації здвоєними двигунами потужністю 1000 Вт кожен.
• Міжцентрова відстань регулюється від 32 до 100 мм
• Призначений для виконання двох шпонкових пазів під «ластівку» Hoffmann в одній деталі за один цикл.

Експлуатація

• Цикл роботи верстата активується автоматично за допомогою ножної педалі.
• Оброблювана деталь фіксується пневматичним притиском, фрези піднімаються, фрезерують пази встановленої глибини і повертаються у вихідне положення.
• Деталь звільняється, і двигуни вимикаються.
• Положення упорів і глибина фрезерування регулюються вручну.
• Регулювання центрів двигунів здійснюється теж вручну – маховиком.
• Відрегульовані значення задають з допомогою цифрового пристрою, що зчитує.
• В залежності від товщини деталі встановлюється робочий хід (вертикальний) фрез, що визначає довжину пазів.
• Міжцентрова відстань встановлюється за допомогою спеціального маховика, значення відстані контролюється цифровим пристроєм.
• Деталі, відрізані під кутом 45 градусів, встановлюються по кутовому упору на робочому столі верстата.
• Таким же способом встановлюється і положення пазу на торці деталі.
• Для з'єднання деталей під іншим кутом або встик використовують торцевий упор.
• Потім регулюють положення пневматичної притиску.
• Положення упорів і притисків регулюється вручну.

	Стружколам: 1.Каретка стружколома. 2.Позиціювання стружколама. 3.Юстувальний болт.

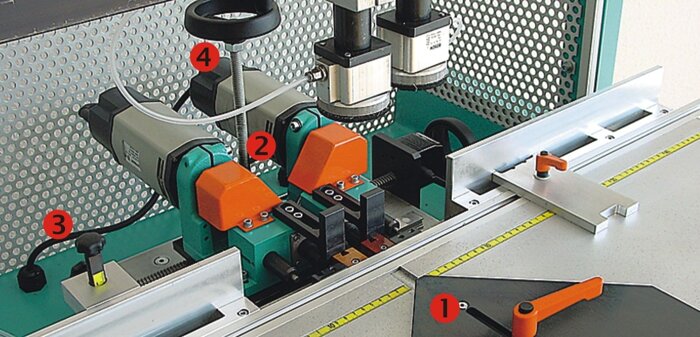

	Робочий стіл: 1. Кутовий упор 45°. 2.Механізм приводу Hoffmann. 3.Встановлення глибини фрезерування. 4. Установка висоти (заміна інструменту).

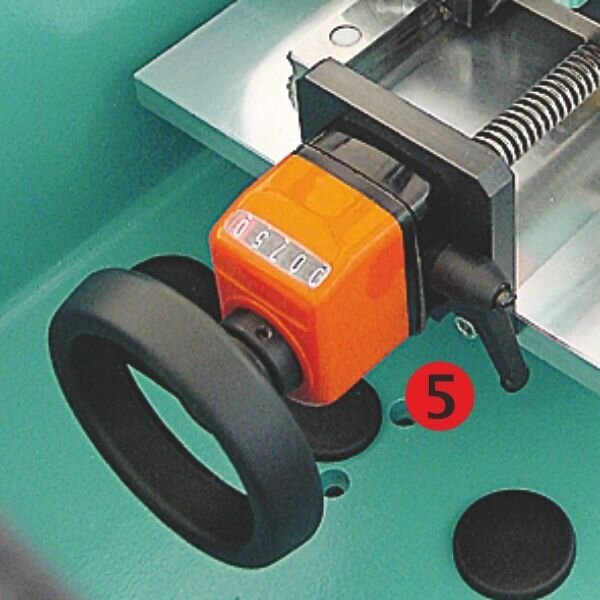

	Робочий стіл: 5. Регулювання положення центрів шпинделів.

Технічні характеристики
Електроживлення 230 В, 50/60 Гц
Потужність двигунів 2 х 1000 Вт
Частота обертання фрез 34000 об./хв.
Тиск повітря 6 бар
Привід вертикальної подачі фрези і притиску Пневматичний
Товщина заготовки, максимальна 210 мм
Робочий хід фрези, довжина паза 0 – 115 мм
Канал для відводу пилу 100 мм
Розмір «ластівки» W-1/2/3
Габарити, довжина/ширина/висота 800/750/1500 мм
Вага 220 кг
Номер замовлення W1074000
Ціна За запитом
