Фрезер шпоночно-пазовий PP 2-32

• Вага: 235 кг
• Потужність: 4 х 1000 Вт.
• Напруга живлення: 230 Вт.
• Частота обертання приводу: 33000 об./хв.

Особливості

• Модель оснащена двома фрезерними агрегатами з чотирма двигунами (по два у кожного).
• Фрезер шпоночно-пазовий Hoffmann PP 2-32 являє собою стаціонарну модель, оснащену двома фрезерними агрегатами з чотирма двигунами (по два у кожного) потужністю по 1000 Вт.
• Фрезер призначений для виконання відразу двох шпонкових пазів під «ластівку» Hoffmann за один цикл у двох сполучених деталях.
• Суцільнолитий робочий стіл.
• Пневматичний привід подачі фрезерних агрегатів і пневматичні притиски заготовок.
• Фіксована міжцентрова відстань фрезерних агрегатів – 32 мм.
• В залежності від товщини деталі встановлюється робочий хід фрези, що визначає довжину пазів.
• Регулюється положення пневматичних притисків в горизонтальному і вертикальному напрямках.

Експлуатація

• Деталі, відрізані під кутом 45°, встановлюються по кутовому упору на робочому столі верстата.
• Таким же способом встановлюється і положення пазів на торцях деталей.
• Для з'єднання деталей під іншим кутом або встик використовують торцеві упори.
• Положення упорів і притисків регулюється вручну.
• Цикл роботи верстата активується автоматично з допомогою педалі.
• Оброблювані деталі фіксуються пневматичними притисками, фрези піднімаються, фрезерують пази встановленого розміру і повертаються у початкове положення.
• Деталі звільняються, і двигуни вимикаються.

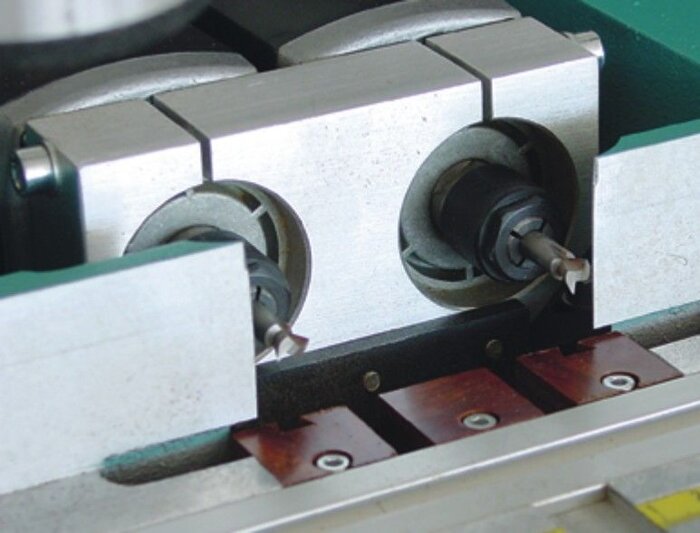

Фрезерна головка

Технічні характеристики
Електроживлення 230 В, 50/60 Гц
Потужність двигунів 4 х 1000 Вт
Частота обертання двигуна 33000 об./хв.
Тиск повітря 6 бар
Привід вертикальної подачі фрези і притиску Пневматичний
Товщина заготовки, максимальна 150 мм
Робочий хід фрези, довжина паза 0 – 115 мм
Канал для відводу пилу 100 мм
Розмір «ластівки» W-1/2/3/4
Габарити, довжина/ширина/висота 1000/750/ 1500 мм
Вага 235 кг
Номер замовлення W1082000
Ціна За запитом
