Фрезер шпоночно-пазовий PP 2

• Вага: 158 кг
• Потужність: 2х1000 Вт.
• Напруга живлення: 230 Вт.
• Частота обертання приводу: 33000 об./хв.

Особливості

• Модель оснащена двома фрезерними агрегатами.
• Фрезер шпоночно-пазовий Hoffmann PP 2 являє собою стаціонарну модель з двома фрезерними агрегатами, оснащену в базовій комплектації двома двигунами потужністю 1000 Вт кожен.
• Призначений для одночасного виконання двох шпонкових пазів під «ластівку» Hoffmann за один цикл у двох сполучених деталях.
• Суцільнолитий робочий стіл.

Експлуатація

• Цикл роботи верстата активується автоматично за допомогою педалі.
• Оброблювані деталі фіксуються пневматичними притисками, фрези піднімаються, фрезерують пази встановленого розміру і повертаються в початкове положення.
• Деталі звільняються, і двигуни вимикаються.
  Залежно від товщини деталей встановлюється робочий хід фрез, що визначає довжину пазів.
• Положення пневматичних притисків в горизонтальному і вертикальному напрямках регулюється.
• Деталі, відрізані під кутом 45°, встановлюються по кутовому упору на робочому столі верстата.
  Таким же способом встановлюється і положення пазів на торцях деталей.
• Для з'єднання деталей під іншим кутом або встик використовують торцеві упори.
• Положення упорів і притисків регулюється вручну.

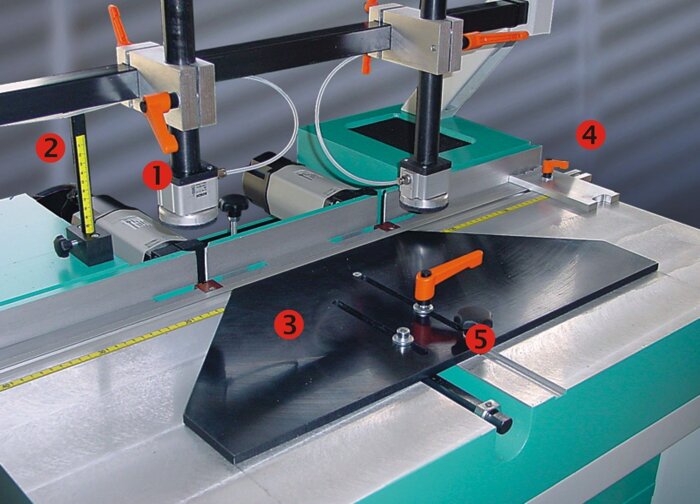

	Рабочий стіл: 1.Зажим заготовки. 2.Установка глибини фрезерування. 3.Кутовий упор 45. 4.Торцевий упор. 5.Позиціювальний механізм.
	Робочі елементи: 1.Ручка кутового упора. 2.Ручка торцевого упора. 3.Установка глибини фрезерування. 4.Зажим заготовки. 5.Позиціювальний механізм.
	Компоненти верстата: 1.Фрезерні двигуни. 2.Установка висоти (заміна інструмента).

Технічні характеристики
Електроживлення 230 В, 50/60 Гц
Потужність двигунів 2х1000 Вт
Частота обертання двигуна 33000 об./хв.
Тиск повітря 6 бар
Привод вертикальної подачі фрези і притиску Пневматичний
Товщина заготовки, максимальна 150 мм
Робочий хід фрези, довжина паза 0 – 115 мм
Канал для відводу пилу 100 мм
Розмір «ластівки» W-1/2/3 (W4 – за замовленням)
Габарити, довжина/ширина/висота 1000/750/1600 мм
Вага 158 кг
Номер замовлення W1080000
Ціна За запитом
