Фрезер шпоночно-пазовий MU 2-H

• Фрезер шпоночно-пазовий з ручним приводом для горизонтального фрезерування
• Вага: 36 кг
• Потужність: 1000 Вт.
• Напруга живлення: 230 Вт.
• Частота обертання приводу: 33000 об/хв

Особливості

• Фрезерний верстат MU 2-Н призначений для фрезерування одного горизонтального паза під «ластівку» Hoffmann на торці деталі за один робочий цикл.
• Оснащений пневматичним притиском заготовки та ручною подачею фрези.
• Пази фрезеруються під «ластівку» (розміри W1, W2, W3 і W4).
• Незамінний при виготовленні вікон (кутові з'єднання стулок і коробка).

Експлуатація

• За допомогою ножної педалі затискається заготовка.
• На задній частині верстата встановлюються і регулюються обмежувачі довжини.
• Після цього оператор запускає двигун і переміщує блок горизонтально, по напрямних, виконуючи шпонковий паз.
• Блок доходить до встановленого обмежувача довжини і повертається в центральне положення.
• Двигун вимикається, і оброблювана деталь звільняється.
• В залежності від розмірів деталі встановлюється робочий хід фрези, що визначає довжину паза.
• Висота паза на торці деталі встановлюється вручну за спеціальною шкалою.
• Деталь, відрізана під кутом 45°, встановлюється за кутовим упором на робочому столі верстата.
• Таким же способом встановлюється і положення пазу на торці деталі.
• Положення пневматичної притиску регулюється таким чином, щоб зазор між нижньою площиною притиску і заготовкою складав не більше 2 – 3 мм.
• Положення упорів і притиску регулюється вручну.
• За допомогою фрезерного верстата MU 2-H для горизонтального фрезерування під шпонки Hoffmann і спеціальних торцевих упорів можна з'єднувати деталі під будь-яким кутом.

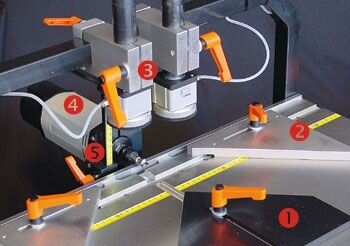

1.Кутовий упор 45°. 2.Внутрішні упори. 3.Циліндр для затиску заготовки. 4.Фрезерний двигун. 5.Регулювання висоти фрезерування.

Технічні характеристики
Електроживлення 230 В, 50/60 Гц
Тиск повітря 6 бар
Потужність 1000 Вт
Частота обертання двигуна 35000 об./хв.
Керування/затискач оброблюваної деталі Ручне / пневматичний
Висота оброблюваної деталі, максимальна 120 мм
Глибина фрезерування:
Висота 0 – 80 мм, ширина 0 – 250 мм
Канал для відводу пилу 30 мм
Розмір шпонки «Hoffmann» W-1/2/3/4
Габарити, ширина/товщина/висота 700/600/ 500 мм
Вага 36 кг
Ціна За запитом
