-20% Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO
  • Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO, фото 3
  • Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO, фото 4
  • Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO, фото 5
  • Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO, фото 6
  • Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO, фото 7

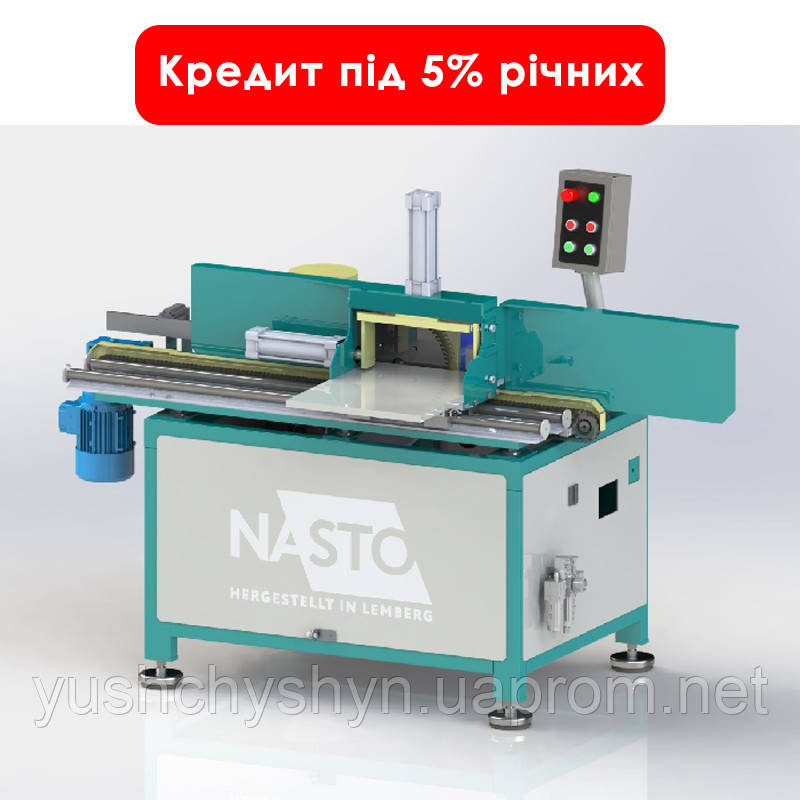

Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO

564 350 ₴

451 480 ₴

  • В наявності
  • Код: TCA 16
+380972200270
  • +380 (97) 220-02-70
  • +380 (63) 863-75-88
  • +380 (63) 863-73-03
  • +380 (66) 346-10-95
повернення товару протягом 14 днів за домовленістю
Шипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTOШипорізний верстат з автоматичним переміщенням каретки TCA 16 NASTO
564 350 ₴451 480 ₴
В наявності
+380972200270
  • +380 (97) 220-02-70
  • +380 (63) 863-75-88
  • +380 (63) 863-73-03
  • +380 (66) 346-10-95
Опис
Характеристики
Інформація для замовлення

Спеціалізований фрезерний верстат, призначений для нарізування поперечних шипів в заготовках.

Може використовуватися у комплекті з торцювальним поперечним верстатом VTP NASTO (Насто) і гідравлічним пресом для зрощення по довжині LP 4501 NASTO (Насто) при зрощування заготовок по довжині.

Обробляються Заготовки пакетом, який дозволяє уникнути відколів при їх обробці. Затискання пакету заготовок здійснюється за допомогою пневматики.

Для вирівнювання торців заготовок на шипорезном верстаті встановлений торцювальний вузол.

За потреби верстат може комплектуватися пристроєм для нанесення клею.

Шипоріз NASTO TCА 16 призначений для використання на підприємствах середнього та великого обсягу виробництва, де є необхідність нарізання шипів і нанесення клею на торці дерев'яних заготовок листяних і хвойних порід для подальшого зрощення по довжині. Об'єднання шипорезного клеєнаносного верстата і вузла дає можливість значно заощадити час підготовки пакету заготовок для склеювання по довжині, а також значно зменшити витрату клею на технологічні потреби. Клей подається дозовано і безпосередньо на шип, промазуючи не тільки вгору, але і бічні сторони шипа.

Шипоріз дозволяє нарізати шипи в наборі (пакеті) заготовок розмірами:

- Висота до 150 мм;

- Мінімальна ширина пакету 240 мм.

- Максимальна ширина пакету 500 мм.

Нарізування шпильки відбувається шляхом торцювання заготовок дисковою пилкою і безпосереднім нарізанням шипів шипорезною фрезою (надалі фреза) за один прохід каретки з закріпленими заготовками.

Нанесення клею відбувається автоматично при кожному парному проході каретки, при чому рішення про необхідність нанесення клею може бути змінено.

Основними перевагами цього шипоріза є: швидке і надійне кріплення заготовок до станини рухомої каретки за допомогою пневмоциліндрів, чітке пересування каретки уздовж напрямних з регульованою швидкістю (в залежності від породи деревини), легке зняття і установка клеенаносної головки для технічного обслуговування, просте управління і налагодження вузлів шипоріза.

При оперуванні шипорізом досвідченим персоналом час прорізання одного пакету заготовок буде досягати 0,7 – 1 хвилини.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр

Величина

МАСО-ГАБАРИТНІ ПАРАМЕТРИ

Довжина, мм

1700

Ширина, мм

1100

Висота, мм

1500

Вага нетто, кг

650

Довжина при транспортуванні, мм

2260

Довжина ходу стола, мм

1000

Швидкість подачі пакету заготовок, м/хв.

30-220

РОЗМІРИ ПАКЕТА ЗАГОТОВОК

Максимальна ширина пакету, мм

500

Висота пакета, мм

150

Мінімальна довжина заготовки, мм

200

ПАРАМЕТРИ РІЗАЛЬНИХ ВУЗЛІВ

Діаметр пили торцювання вузла, мм

300

Діаметр фрези, мм

160

Висота набору фрез, мм

160

Діаметр шпинделя фрезерувальних вузла, мм

40

ПІДВЕДЕННЯ ПОВІТРЯ І ПІДКЛЮЧЕННЯ АСПІРАЦІЇ

Робочий тиск повітря, бар

6

Номінальне споживання стисненого повітря (при тиску 0,6 МПа), л/хв.

60

Діаметр вихідних патрубків підключення аспірації, мм

80, 125

Продуктивність аспірації, м3/ч.

2500

Швидкість руху повітря в точці відбору, м/с

30

ЕЛЕКТРИЧНІ ПАРАМЕТРИ

Потужність електродвигуна торцювального вузла, кВт

3

Потужність електродвигуна фрезерувального вузла, кВт

7,5

Потужність електродвигуна подає вузла, кВт

0,37

Спосіб підключення до електромережі

П'ятипровідне

Споживана потужність, кВт

12

Напруга живлення

3х220В 50Гц

Переріз провідника для підключення верстата

5х4мм2

Вхідний автомат, А

25

УМОВИ ЕКСПЛУАТАЦІЇ

Рівень шуму холостого ходу, db

76

Рівень вібрації холостого ходу, м/с2

1,0

Робочий діапазон температур, С

+5 ÷ +40

Відносна вологість, %

До 80%

Основні
Країна виробникУкраїна
Додатковий сервісСервісне обслуговування
Подача заготовкиАвтоматична
Тип верстатаШипорізний
ЧПУFalse
Кількість шпинделів1 шт.
Оброблюваний матеріалдеревина
Глибина гравірування12 мм
Користувальницькі характеристики
ВиробникNASTO
  • Ціна: 451 480 ₴
