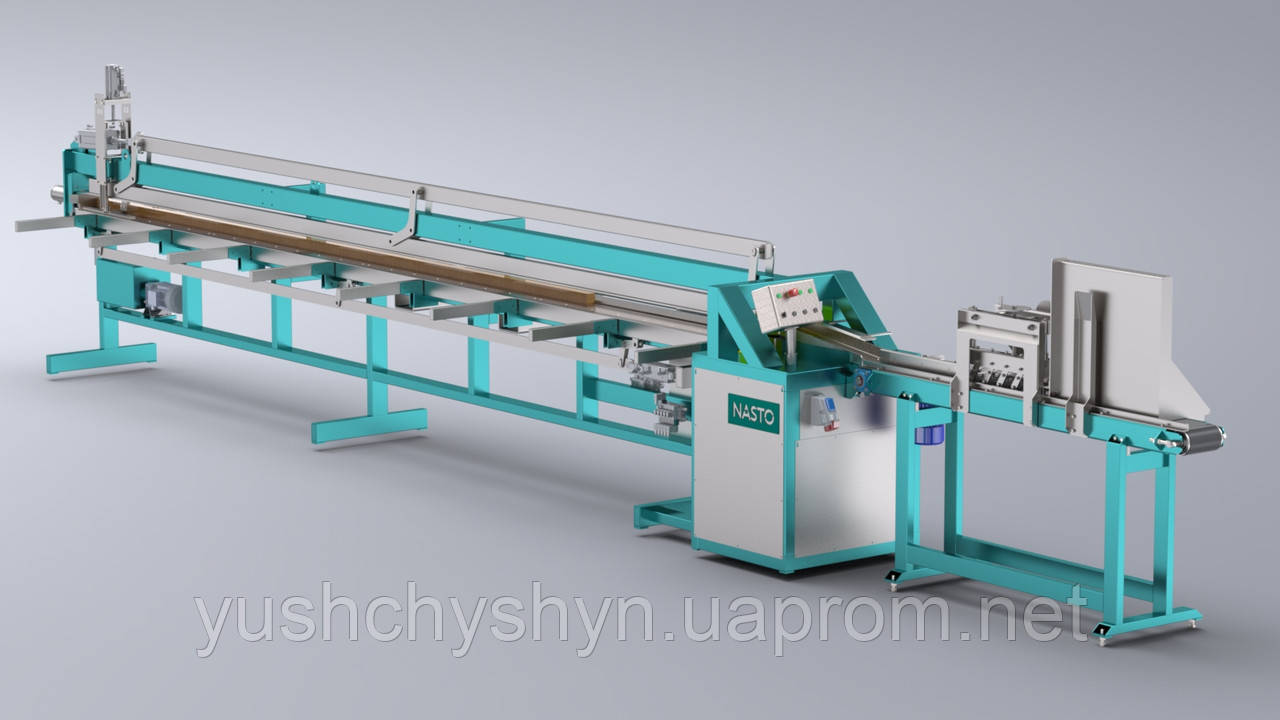

Прес для зрощування по довжині LP-3102 (Насто) з продуктивністю до 5000 м.п./зміну
689 700 ₴
551 760 ₴
- В наявності
- Код: LPA-3102
- +380 (97) 220-02-70
- +380 (63) 863-75-88
- +380 (63) 863-73-03
- +380 (66) 346-10-95
Прес для зрощування по довжині NASTO LP-3102 призначений для використання на підприємствах малого та середнього обсягу виробництва, де є необхідність склеювання дерев'яних заготовок по довжині. Це дає можливість економніше використовувати сировину, оскільки навіть заготовки малої довжини можуть бути використані.
Заготовки, призначені для склеювання, повинні бути відповідно підготовлені: приторцьовані і мати нарізані шипи. Допускається склеювання заготовок з відкритим шипом. Розміри шипа 10 мм на 5 мм відповідно до ГОСТ 19414-90. Мінімальна довжина заготовки визначається її товщиною, але довжина крайней до оператора не повинна бути меншою 150 мм.
Для експлуатації преса досить одного оператора, який проводить намазування клеєм зрощуються заготовок, і послідовно подає їх в приймальний лоток. Після заповнення столу заготовками, які послідовно були просякнуті клеєм, оператор запускає процес зрощування. Заготовки притискаються до столу по ширині і висоті за допомогою лінійок вертикального і горизонтального притискання відповідно, після чого відбувається торцювання пилкою. Після торцювання починається власне зрощування по довжині за допомогою гідравлічної лапи зрощування. Час зрощування визначається оператором, і по його команді зрощена деталь звільняється від затиску, викидається на приймальний столик і прес повертається в стан готовності.
Прес дозволяє зрощувати заготовки розмірами:
• Висота від 20 мм до 70 мм;
• Ширина до 160 мм;
• Максимальна довжина висунення лапи зрощування 150 мм.
Для надання деталі правильної форми і усунення недоліків після зрощування передбачається пост-обробка деталі на чотирибічному стругальному верстаті.
Технічні характеристики
Прес для зрощування по довжині LPA-3002 NASTO
Параметр |
Значення |
МАСОГАБАРИТНІ ПАРАМЕТРИ |
|
Довжина, мм |
3150 |
Ширина, мм |
1590 |
Висота, мм |
1500 |
Вага нетто, кг |
850 |
РОЗМІРИ ЗАГОТОВОК І ГОТОВИХ ДЕТАЛЕЙ |
|
Мінімальна довжина заготовки, що зрощується, мм |
200 |
Мінімальна сумарна довжина заготовок, що зрощуються, мм |
2500 |
Ширина заготовки, мм |
120 |
Висота заготовки, мм |
70 |
Тип шипа |
відкритий |
Розміри шипа, мм (висота х ширина) |
10х5 |
ПІДВЕДЕННЯ ПОВІТРЯ Й ПІДКЛЮЧЕННЯ АСПІРАЦІЇ |
|
Робочий тиск повітря, бар |
6 |
Діаметр патрубка підключення аспірації, мм |
80 |
Продуктивність аспірації, м³/год. |
543 |
Швидкість руху повітря в точці відбору, м/с |
30 |
МАКСИМАЛЬНЕ ЗУСИЛЛЯ СТИСКАННЯ (на штоку циліндра) |
|
Поздовжнє (при максимальному тиску оливостанції 25 МПа), Н |
160140 |
По висоті (при тиску в пневмосистемі 0,6 МПа), Н |
4158 |
По ширині (при тиску в пневмосистемі 0,6 МПа), Н |
1650 |
Час стискання |
визначається оператором |
ЕЛЕКТРИЧНІ ПАРАМЕТРИ |
|
Споживана потужність, кВт |
7 |
Підключення до електромережі |
П’ятипровідне |
Напруга живлення |
3х220 В 50Гц |
Переріз проводів для підключення верстата |
5х4 мм² |
Вхідний автомат, А |
20 |
Основні | |
---|---|
Країна виробник | Україна |
Користувальницькі характеристики | |
Додатковий сервіс | Установка, Сервісне обслуговування |
Стан | Нове |
- Ціна: 551 760 ₴
